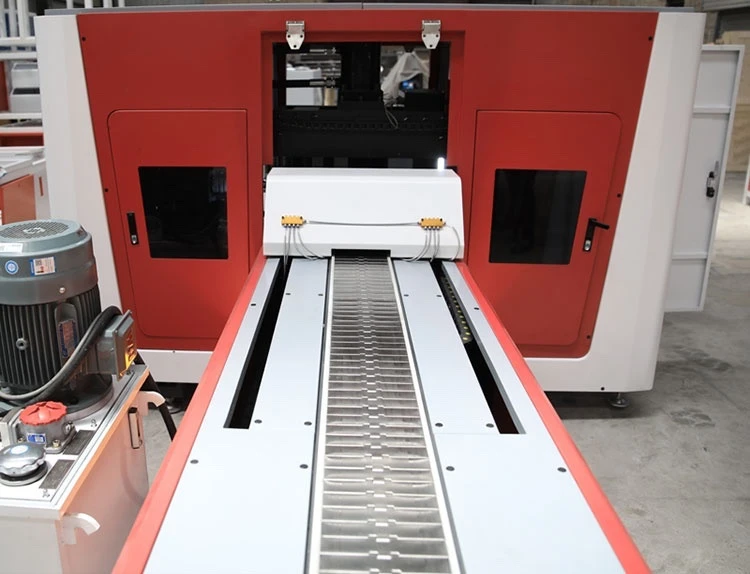

Обладнання для обробки шин з ЧПУ(система Siemens)
Штампувальна машина з ЧПУ завжди стоїть на першому місці, коли ми говоримо про високу швидкість, високу точність і високі технології. Машина для обробки шин з ЧПУ LEADERFENG — це зручний пристрій, який дає вам можливість різати та пробивати шини, не втручаючись у процес, і досягати ідеального результату. CJ-MX703 — це верстат з ЧПК, розроблений і запрограмований для точного свердління та різання мідних шин. Усі вироби в цій верстаті для штампування/різання з ЧПУ виготовляються автоматично.
Як діяти
1-Вирізати
2- Удар
Шину необхідно вручну проштовхнути в машину у напрямку до входу та на ролики. На цьому етапі затискач займає розташування обох сторін шини для правильного позиціонування. Після операції штампування шина звільняється та автоматично виводиться. Щоб продовжувати безперервно працювати на іншій шині, затискач повертається назад відповідно до заданої йому програми та виконує операцію на наступній шині. Ця програма передається оператором на підключений до пристрою комп'ютер. Тому оператору потрібні навички програмування системи ЧПК. Заплановані елементи можна зберігати в пам’яті як коди та числа або в алфавітному порядку та використовувати для проектів. Якщо ви також з нетерпінням чекаєте згинальних шин, вам слід ознайомитися з нашою машиною для згинання шин, яка постачається з високотехнологічним обладнанням і кількома формами для згинання.
Професійна шинна машина з ЧПУ розроблена для полегшення штампування та різання шин на високій швидкості з високою точністю.
Ця машина оснащена сімома інструментальними станціями і може обробляти шини довжиною 6 метрів і товщиною 16 мм.
Контролер ЧПУ забезпечує широкий діапазон пробивання отворів різного розміру в найкоротші терміни з високою точністю.
Надзвичайна довговічність і неперевершена швидкість характеризують професійну виробничу лінію.
Машина повністю автоматизована після запуску виробничого процесу.
Лінійний інструментотримач (вісь y) має 7 або 8 станцій, які містять 6 штампувальних і один ріжучий інструмент.
Пуансони та матриці можна швидко змінювати.
Програмне забезпечення:
|
3D версія + програмне забезпечення для автоматичного програмування CAD |
||
|
1 |
Штампування та різання |
Реалізація функції імпорту формату STP/STEP тривимірного креслення для обробки шин і перетворення його в програму обробки. 2. Реалізувати функцію розпізнавання та перетворення 2D креслень у коди обробки на основі розробки САПР. 3. Реалізувати функцію малювання 3D-креслень і перетворення їх у коди обробки. 4. Реалізувати функцію матричного креслення для розгортання креслень компонування. 5. Реалізувати функцію малювання основних шаблонів. 6. Реалізувати функцію моделювання згинального верстата. 7. Електричний креслення конструкції шинної машини. |
|
2 |
CAD |
Без обмежень версією САПР, креслення в САПР Розгортайте креслення, ідентифікуйте та створюйте програми обробки. |
|
*Відповідно до потреб клієнта, доступна додаткова функція макета. |
||
|
3 |
Автоматичний набір базової версії |
Вручну встановлюйте робоче замовлення, розширюйте назву креслення та кількість обробки на основі DXF, використовуйте оптимальний алгоритм економії матеріалу, автоматично створюйте макет і створюйте програму обробки. |
Основні технічні параметри:
|
Ім'я |
одиниця |
Параметр |
Зауваження |
|
Тиск у циліндрі |
кн |
600 |
|
|
Склад шліфувального інструменту |
шт |
7 пуансонів/1 виріз/1 тиснення |
або 8 ударів/1 виріз |
|
Частота штампування гідроциліндра |
В/хв |
170-180/хв |
Довжина ходу 20 мм |
|
Керовані осі |
сокири |
6 |
Сервопривід Siemens |
|
Точність контролю відстані між отворами |
мм/м |
±0.2 |
|
|
Максимальний діаметр штампування |
мм |
Ø4.3-35(отвір) |
|
|
Максимальна швидкість позиціонування осі Х |
м/хв |
80 |
|
|
Максимальний ефективний хід осі X |
мм |
2000 |
|
|
Похибка точності осі Х |
мм |
0.20/500 (не сукупно) |
|
|
Максимальна швидкість позиціонування осі Y |
мм |
60 |
|
|
Максимальний ефективний хід осі Y |
мм |
1000 |
|
|
Похибка точності осі Y |
мм |
0.20/500 (не сукупно) |
|
|
Максимальний ефективний хід осі Z |
мм |
280 |
|
|
Хід гідроциліндра |
мм |
45 |
|
|
Максимальна обробка мідного прутка |
мм |
6000x200x16 |
Довжина * ширина * товщина |
|
Мінімальна обробка прутка |
мм |
15x3 |
Ширина * товщина |
|
загальна потужність |
кВт |
20 |
|
|
Зовнішній вигляд обладнання |
мм |
10500x2700x1850 |
Довжина * ширина * висота |
Основні бренди аксесуарів:
|
Ім'я |
Бренди |
Номер |
|
двигун |
11 кВт Ваннан |
1 шт |
|
серводвигун |
Німецький Siemens |
6 шт |
|
Сервопривід |
Німецький Siemens |
6 шт |
|
Контактор змінного струму |
Шнайдер |
8 шт |
|
Пряме живлення |
Мінвей |
1 шт |
|
Індукційний перемикач |
Німецький Lamborghini |
6 шт |
|
операційна система |
Німецький Siemens 808D |
1 комплект |
|
Проміжне реле |
Шнайдер |
6 шт |
|
Промисловий комп'ютер |
Пекін Ціян |
1 комплект |
|
Електромагнітний напрямний клапан |
Італія ATOS |
1 комплект |
|
Подвійний лопатевий насос |
Альберт |
1 комплект |
|
Направляючий гвинт |
ЧМТ |
6 наборів |
Випадкові аксесуари:
8 комплектів перфораторів, 1 пара ножиць, 1 пара форм для тиснення, 1 набір інструментів для обслуговування, інструкція з експлуатації та сертифікат відповідності.
